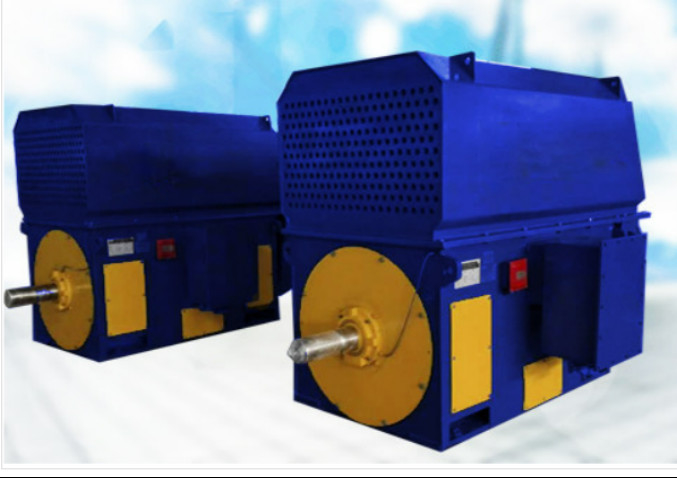

Motor Sinkron AC Brushless TMW Skala Besar 300r/Min 10 KV IEC GB

TMW 500-36/2600 10KV Motor Sinkronisasi Tanpa Sikat

Motor sinkron tiga fase AC skala besar seri TDMK (TMW) pertambangan mematuhi standar nasional seperti JB/T1473-2000 "Ketentuan Teknis untuk Motor Sinkron Tiga Fase AC Skala Besar Pertambangan". Seri motor ini mengadopsi struktur las pelat baja, dan metode ventilasi adalah ventilasi alami terbuka, dan juga dapat dibuat menjadi metode ventilasi saluran udara yang sepenuhnya tertutup. Motor dan pabrik dihubungkan oleh kopling, dan kopling hanya menanggung torsi, bukan gaya aksial dan radial. Disarankan untuk menggunakan kopling kopling pneumatik, yang baik untuk memulai di bawah beban berat. Bantalan geser alas umumnya mengadopsi struktur cincin oli atau struktur pelumasan majemuk (stasiun oli tipis), tergantung pada struktur dan beban tertentu. Bantalan dudukan dipasang pada pelat dasar dengan pelat penyangga isolasi di tengah untuk mencegah arus poros dihasilkan.
Seri produk ini banyak digunakan dalam transmisi pabrik bola tambang, pabrik batang, pabrik batubara, dll.

Fitur motor TDMK(TMW) seri TDMK500-36/2600 10KV
Motor bersifat horizontal.
Perpanjangan poros silinder, bentuk gambar lainnya (tanpa kunci) bersifat opsional.
Alas las pelat, alas tipe kotak opsional.
Mengadopsi bantalan geser (tipe penutup ujung atau tipe dudukan), pelumasan majemuk (atau pelumasan majemuk + puncak oli bertekanan tinggi).
Cincin slip terletak di luar bantalan di ujung non-perpanjangan poros, dan ada posisi pemasangan encoder di ujung poros putar. Penutup cincin slip dipasang ke penutup ujung.
Dilihat dari ujung perpanjangan poros, kotak sambungan utama, kotak sambungan pengukur, dan kabel pemanas terletak di sisi kanan alas mesin (atau sisi kiri sesuai dengan kebutuhan pengguna).
Pendingin udara-air dengan kipas pendingin dipasang di bagian atas (atau samping) rangka tipe kotak.
Dengan pelat dasar pemasangan dan baut jangkar, opsional dengan pelat dasar pemasangan dan baut jangkar, kontrak pesanan membutuhkan instruksi khusus.
