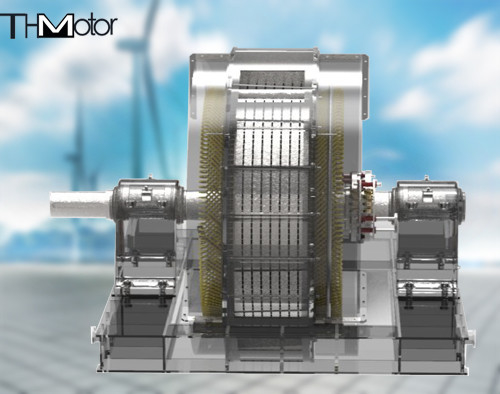

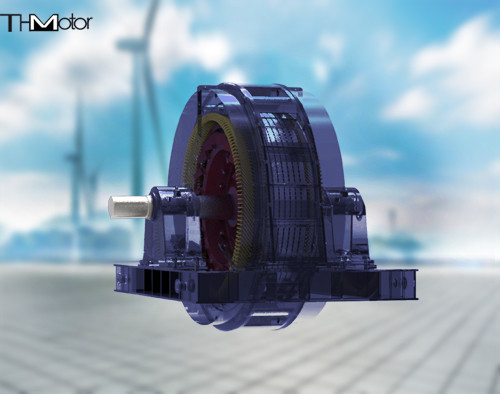

TDMK AC Reversible Synchronous Motor IP55 Untuk Tambang

Motor Sinkron AC TDMK untuk Motor Sinkron Bolak-balik Mining Mill

Motor sinkron tiga fase TDMK(TM) untuk pabrik tambang dirancang khusus untuk pabrik penggilingan. Mode startup adalah startup tekanan penuh. Jika kapasitas jaringan tidak mencukupi, tegangan dapat dikurangi secara tepat untuk memulai. Pembuatan sesuai dengan GB755 "Persyaratan Teknis Dasar untuk Mesin Listrik Berputar" dan JB8/DQ3449 "Ketentuan Teknis untuk Motor Sinkron Tiga Fase Besar Seri TK".

Motor sinkron tiga fase TDMK(TM) untuk pabrik tambang cocok untuk ketinggian tidak melebihi 1000m dan suhu media pendingin tidak melebihi 40 derajat. Tegangan pengenal dari seri motor ini adalah 6000V, dan 3000V dan 10000V juga dapat disediakan sesuai dengan kebutuhan pengguna. Penyimpangan tegangan yang diizinkan adalah +5%, frekuensi daya pengenal adalah 50Hz, dan faktor daya pengenal adalah 0,9 (leading).

Motor sinkron tiga fase untuk pabrik tambang TDMK(TM) memiliki ujung perpanjangan poros silinder, dan arah putarannya harus diputar sesuai dengan arah yang ditentukan oleh tanda. Arah putaran umumnya berlawanan arah jarum jam jika dilihat dari ujung cincin kolektor. searah jarum jam. Ketika motor dan pabrik dihubungkan oleh kopling, perpanjangan poros motor tidak dapat menahan gaya radial eksternal atau gaya aksial.

Sistem eksitasi motor sinkron tiga fase TDMK(TM) untuk pabrik tambang mengadopsi perangkat eksitasi thyristor. Motor memungkinkan start langsung tegangan penuh. Jika jaringan listrik pengguna tidak memungkinkan tegangan penuh untuk memulai secara langsung, start step-down juga dapat digunakan. Pada saat ini, arus start motor berkurang sebanding dengan tegangan terminal, dan torsi start berkurang sebanding dengan kuadrat tegangan terminal. Kabel stator: Ada enam kabel, U1, VI, W1, U2, V2, W2 masing-masing, dan kabel karet tegangan tinggi digunakan untuk keluar pada klip di bagian bawah rangka, dan juga dapat dibuat menjadi kotak sambungan untuk pengkabelan sesuai kebutuhan.

Mode ventilasi motor sinkron tiga fase TDMK(TM) untuk pabrik tambang adalah ventilasi alami tipe terbuka atau dapat dibuat menjadi tipe ventilasi saluran tertutup sepenuhnya.

Rangka: dilas dengan pelat baja, bagian bawah rangka adalah ujung keluar motor.

Stator: Inti stator terbuat dari lembaran baja silikon kehilangan rendah setebal 0,5mm yang dilubangi dan ditumpuk dalam bentuk kipas. Segmen inti dipisahkan oleh saluran udara. Lilitan dibentuk oleh koil jarak pendek tumpuk ganda, menggunakan isolasi kelas B atau isolasi kelas F. Kenaikan suhu dinilai sesuai dengan tingkat B untuk membantu memperpanjang masa pakai: ujung lilitan diikat dan diikat dengan andal, dan diperlakukan dengan proses cat bebas pelarut intrusi tekanan vakum. Uji tahan tegangan, motor memiliki kinerja isolasi yang sangat baik dan andal, kekuatan mekanik yang baik dan ketahanan kelembaban yang kuat.

Rotor: Kutub magnet dilubangi dari pelat baja dan dipasang pada yoke rotor bersama dengan koil kutub magnet. Koil kutub magnet adalah isolasi kelas B atau kelas F. Ketika pengguna mengadopsi kopling pneumatik, desain poros atau bentuk pelubangan poros dapat dipilih sesuai dengan kebutuhan pengguna.

Motor seri TDMK terutama digunakan untuk menggerakkan motor sinkron tiga fase AC besar yang digunakan di pabrik tambang, terutama untuk menggerakkan pabrik bola tipe grid, pabrik batang, pabrik batubara, dll.
