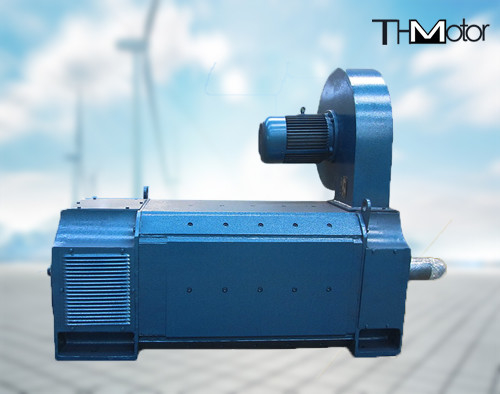

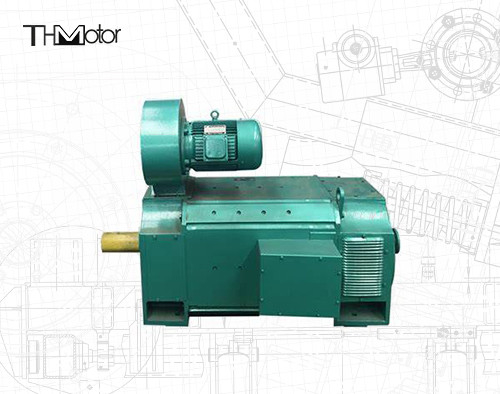

Penggerak Motor DC ZSN4 Kiln Putar Semen Motor DC IC37 IC81W





Motor DC seri ZSN4 adalah produk baru yang dikembangkan oleh pabrik kami berdasarkan motor DC Z4 dan sesuai dengan kondisi kerja penggerak utama kiln putar di pabrik semen.
Seri motor ini mengadopsi struktur poligonal dengan pemanfaatan ruang yang tinggi. Yoke stator adalah tipe laminasi, yang cocok untuk catu daya penyearah dan dapat menahan kondisi kerja arus berdenyut dan perubahan arus yang cepat (perubahan beban). Tingkat isolasi motor adalah F, dan struktur isolasi yang andal dan proses impregnasi diadopsi untuk memastikan kinerja isolasi yang stabil dan pembuangan panas yang baik. Sesuai dengan kondisi kerja kiln putar semen tertentu, dirancang dan diproduksi sehingga torsi awal motor dapat mencapai 2,5 kali torsi terukur. Bertujuan pada lingkungan berdebu pabrik semen, metode pendinginan ventilasi saluran diadopsi untuk memastikan pengoperasian motor yang aman dan andal di lingkungan yang keras dengan debu yang besar.
Dimensi pemasangan eksternal dari seri motor ini sesuai dengan standar internasional IEC72 kecuali untuk dimensi aksial "B" antara dua lubang sudut bawah.

Kinerja motor:
1. Motor harus dinilai untuk bekerja dalam kondisi penggunaan berikut:
1.1. Ketinggian tidak boleh melebihi 1000m.
1.2. Suhu media pendingin yang masuk ke motor tidak boleh melebihi 40℃.
1.3. Motor dalam sistem tugas berkelanjutan (S1).
1.4. Rangkaian armature motor dan eksitasi diberi daya oleh catu daya statis, dan juga dapat diberi daya oleh unit generator DC.
1.5. Untuk motor dengan ventilasi dan pendinginan saluran, volume udara dan tekanan udara harus memenuhi persyaratan dalam tabel berikut, dan saluran masuk udara berada di penutup ujung di sisi non-komutator motor.
Ukuran rangka Volume udara (m3/jam) Tekanan statis (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. Kelas isolasi motor adalah kelas F.
3. Tegangan terukur armature motor adalah 440V, dan 400V, 220V atau tegangan lainnya juga dapat diturunkan sesuai dengan kebutuhan pengguna: tegangan armature rendah adalah regulasi kecepatan torsi konstan, di bawah kondisi arus armature berkelanjutan, kecepatan minimum motor dapat mencapai 20r/mm, torsi terukur masih dapat dipertahankan pada saat ini, dan kecepatannya stabil.
4. Tegangan eksitasi terukur motor adalah 180V, dan tegangan eksitasi lainnya juga dapat diturunkan. Untuk memastikan isolasi yang andal dari sistem eksitasi, saat memutuskan rangkaian eksitasi, resistor pelepas harus dihubungkan secara paralel di kedua ujung kumparan eksitasi untuk mencegah potensi induksi diri. Ketika tegangan eksitasi adalah 180-220V, nilainya sekitar 7 kali nilai resistansi dingin dari kumparan eksitasi. Jika tegangan eksitasi adalah 320 ~ 370V, nilainya sekitar 5 kali.
5. Nilai efisiensi dalam lembar data teknis adalah efisiensi pada daya terukur, tegangan terukur, dan kecepatan terukur, termasuk kerugian eksitasi, tetapi tidak termasuk daya yang dibutuhkan oleh perangkat ventilasi.
6. Motor ZSN4-225 tidak memiliki lilitan kompensasi, tetapi memiliki lilitan eksitasi seri.
7. Motor dilengkapi dengan terminal dengan tanda ground.
8. Kinerja seri motor ini sesuai dengan persyaratan standar nasional GB755-87; JB6316-92; IEC34-1.

Daya terukur: 40kw - 355KW
Tegangan terukur: Normal 220V, 400V, 440V, 660V
Kecepatan: 750RPM/1000RPM/1500RPM
Kelas perlindungan: IP21S
Metode pendinginan: IC01/IC06/IC17/IC37
Kelas isolasi: F
