Tempat asal: | Cina |
Nama merek: | THMotor |
Sertifikasi: | CE |
Nomor model: | T7000 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | USD 20000-100000 |
Kemasan rincian: | Kemasan layak laut |
Waktu pengiriman: | 70 HARI |
Menyediakan kemampuan: | 100SET/TAHUN |
nama Produk: | Z4 Motor DC Untuk Industri Metalurgi Rolling Mills Alat Mesin Pemotong Logam | Rentang Daya: | 1000-12000kw |
---|---|---|---|
Tegangan: | 3kv-11kv | Kisaran kecepatan: | 1000rpm-1500rpm |
Polandia: | 4,6 | Frekuensi: | 50hz,60hz |
Metode Pendinginan: | IC37, IC81W | Tingkat IP: | IP44, IP54, IP55 |
Cahaya Tinggi: | Industri Metalurgi Motor DC 1500rpm,Motor DC Industri Metalurgi Z4,Motor DC Z4 1500rpm |

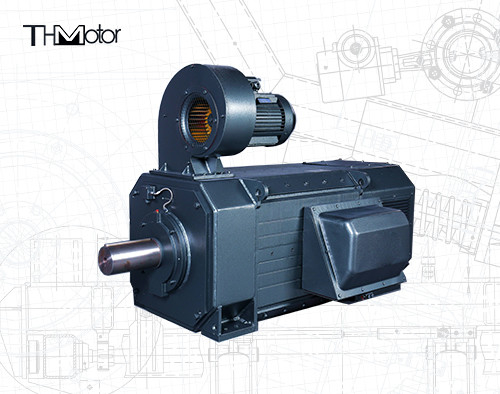

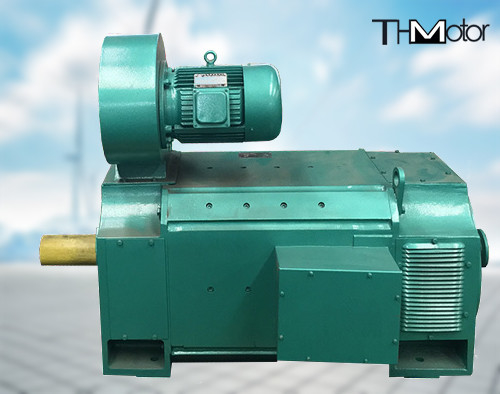

Z4 Motor DC Untuk Industri Metalurgi Rolling Mills Alat Mesin Pemotong Logam
Ikhtisar produk
Motor DC seri Z4 dapat digunakan secara luas di berbagai sektor industri seperti rolling mills industri metalurgi, peralatan mesin pemotong logam,
pembuatan kertas, pencelupan dan tenun, percetakan, semen, mesin ekstrusi plastik, dll drag.Untuk spesifikasi yang berbeda, kisaran laju gerak konstan dan pengaturan kecepatan ke atas magnet yang lemah dapat mencapai 1,0-3,0 kali dari kecepatan pengenal, dan torsi konstan mengurangi tegangan angker dan pengaturan kecepatan ke bawah dapat serendah 20r / mnt.
Dimensi pemasangan eksternal dari rangkaian motor ini sesuai dengan standar internasional IEC72 kecuali untuk dimensi aksial 'B' antara dua lubang kaki.
Performa dan persyaratan teknis motor seri ini dapat dinilai sesuai dengan standar International Electrotechnical Commission, IEC34-1 atau standar nasional Jerman Barat DIN57530.
Rangkaian motor ini mengadopsi struktur poligonal dengan pemanfaatan ruang yang tinggi.Kuk stator adalah tipe laminasi, cocok untuk catu daya penyearah, dan dapat menahan kondisi kerja arus berdenyut dan perubahan arus yang cepat (perubahan beban).Tiang dipasang dengan posisi yang tepat dan oleh karena itu pergantian yang baik.
Kelas insulasi motor adalah F, dan struktur insulasi yang andal serta proses impregnasi diadopsi untuk memastikan kinerja insulasi yang stabil dan pembuangan panas yang baik.
Rangkaian motor ini memiliki karakteristik ukuran kecil, performa bagus, ringan, daya keluaran tinggi, efisiensi tinggi, dan keandalan tinggi, serta dapat bersaing dengan motor tingkat mahir internasional.
Motor dapat bekerja untuk waktu yang lama tanpa reaktor pemulusan eksternal dengan catu daya penyearah jembatan tiga fase yang dikontrol penuh.Motor dengan tegangan pengenal 160V ditenagai oleh catu daya jembatan fase tunggal.Pada saat ini, rangkaian jangkar harus dihubungkan ke reaktor untuk menekan arus pulsasi.Nilai induktansi ditunjukkan pada tabel.
2. Pengenalan Struktur
Motor DC seri Z4 mengadopsi struktur laminasi penuh segi delapan, yang tidak hanya memiliki tingkat pemanfaatan ruang yang tinggi, tetapi juga dapat menahan arus dinamis dan perubahan arus beban yang cepat saat ditenagai oleh penyearah statis.
Metode pendinginan dasar motor adalah IC06, yaitu ventilasi eksternal dengan peniupnya sendiri;bisa juga IC17, yaitu saluran masuk udara pendingin adalah pipa, dan saluran keluarnya adalah knalpot louver;bisa juga IC37, yaitu saluran masuk dan keluar udara pendingin adalah pipa.Dan masih banyak bentuk turunannya, seperti tipe self-ventilation, tipe axial fan, tipe tertutup, tipe air/air cooler, dll. Lihat Tabel 1 untuk volume udara pendingin, tekanan udara, dan daya motor kipas yang dibutuhkan untuk setiap ukuran rangka motor.Tingkat perlindungan dasar dari seluruh rangkaian motor adalah IP21S.
Posisi boks outlet motor dilihat dari ujung transmisi (bukan ujung komutator) di sisi kanan rangka (yaitu boks depan).Jika pengguna membutuhkan kotak outlet untuk ditempatkan di sisi lain bingkai, tunjukkan kotak sebaliknya saat memesan.Poros motor pada dasarnya adalah perpanjangan poros tunggal, dan arah poros yang menghadap kotak outlet (kotak positif) adalah poros kiri.Jika kebutuhan pengguna, itu juga dapat dibuat menjadi ekstensi poros ganda.Arah dasar rotasi poros dilihat dari ujung komutator berlawanan arah jarum jam.Mode transmisi motor adalah kopling elastis.Ini juga dapat digunakan dalam mode transmisi dengan gaya radial tertentu (transmisi sabuk atau gigi), dan gaya radial yang diizinkan tidak boleh lebih besar dari nilai pada kurva di Lampiran B.
3. Petunjuk pemesanan
1. Sebelum melakukan pemesanan, harap periksa sampel produk untuk menentukan spesifikasi model dan data lain dari produk yang diperlukan, dan pilih produk spesifikasi standar yang tercantum dalam sampel sebanyak mungkin.Harap tunjukkan model motor, daya, voltase, kecepatan rotasi, mode eksitasi, voltase eksitasi, dan bentuk pemasangan struktur serta data lain dalam kontrak pesanan, seperti Z4-180-31 37KW 440V 1000r/min secara terpisah bersemangat 180V, horizontal dengan kaki atau IMB3.
2. Ketika ada persyaratan khusus untuk produk, seperti perpanjangan poros ganda, posisi kotak terbalik dari kotak outlet, rotasi terbalik dari poros, dll., Itu harus ditunjukkan dengan jelas dalam kontrak.
3. Jika varietas dan spesifikasi yang dibutuhkan tidak tercantum dalam katalog ini, atau ada persyaratan khusus lainnya, kontrak atau perjanjian produksi percobaan harus ditandatangani setelah negosiasi dan kesepakatan antara kedua belah pihak.
4. Kecuali untuk kunci ekstensi poros motor, semua aksesori tidak termasuk dalam ruang lingkup pasokan.Jika pengguna memerlukan aksesori atau suku cadang, seperti kuas, tempat kuas, dll., harap sebutkan aksesori atau suku cadang yang diperlukan dalam kontrak terlebih dahulu.Nama spesifikasi dan kuantitas.
5. Jika lingkungan penggunaan khusus, perlu dibuat menjadi tipe tropis lembab, harap cantumkan "TH" setelah model aslinya.
Spesifikasi Produk
NAMA PRODUK: | Z4 Motor DC Untuk Industri Metalurgi Rolling Mills Alat Mesin Pemotong Logam | JANGKAUAN DAYA: | 1000-12000kw |
---|---|---|---|
TEGANGAN: | 3kv-11kv | KISARAN KECEPATAN: | 1000rpm-1500rpm |
TIANG: | 4,6 | FREKUENSI: | 50hz,60hz |
METODE PENDINGINAN: | IC37, IC81W | TINGKAT IP: | IP44, IP54, IP55 |
Setiap seri motor
Layanan purna jual kami
Kemasan produk
Sertifikasi
