CE IEC Z2 Seri Motor DC Tegangan Tinggi Kecil 115v 220v z2 motor dc kecil

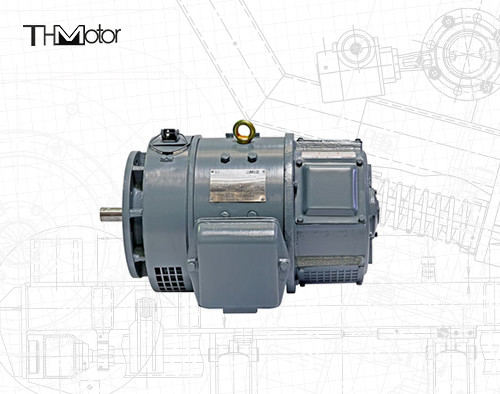

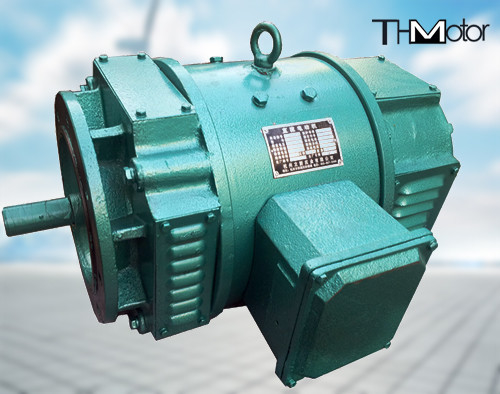

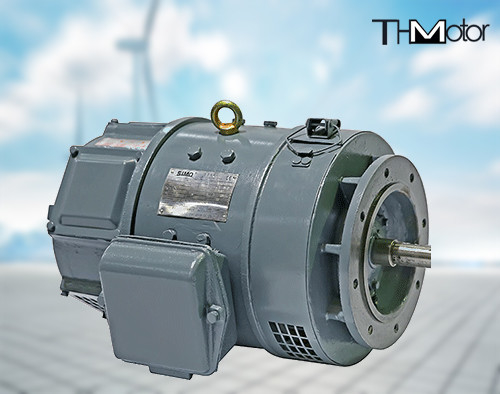

Z2 Series Motor DC Kecil

Gambaran keseluruhan produk

I. Gambaran Umum
1. Z2 seri kecil DC motor adalah seri standar kecil DC motor yang dikeluarkan oleh Kementerian Industri Mesin Republik Rakyat Cina JB1104-68.Ini memiliki keuntungan dari kinerja yang dapat diandalkan dan harga rendah, dan masih banyak digunakan dalam mesin cetak dan pewarnaan, mesin kemasan, mesin plastik dan industri lainnya.

2. Z2 seri kecil DC motor dibagi menjadi 11 ukuran frame, dan setiap ukuran frame memiliki dua panjang inti. Ada tiga jenis DC motor, DC generator dan DC tegangan mengatur generator,yang cocok untuk lingkungan kerja normalMotor digunakan untuk transmisi umum, generator digunakan sebagai sumber daya DC umum, dan generator pengatur tegangan digunakan sebagai baterai.

3. Mode rangsangan: Motor adalah shunt atau rangsangan lainnya dengan sejumlah kecil gulungan stabil.
Generator adalah eksitasi kompleks atau eksitasi magnetik lainnya (generator dengan tegangan nominal 230 volt);generator pengatur tegangan adalah magnetik eksitasi paralel (tanpa seri eksitasi penggulung).
Tegangan magnetik eksitasi lain dari motor terbuat dari 110 volt atau 220 volt.
Tegangan nominal motor adalah 110 volt, dan hanya ada satu tegangan 110 volt yang dipicu secara terpisah.

4. Motor dapat digerakkan oleh sabuk V, gigi dorong atau kopling elastis, dan bantalan motor tidak digunakan untuk dorongan aksial.

5Motor seri Z2 dapat dibuat menjadi motor DC tropis (TH) yang lembab dengan sifat tahan kelembaban, tahan jamur dan tahan asap untuk digunakan di daerah tropis yang lembab sesuai dengan persyaratan penggunaan,yang harus disepakati secara terpisah.
Z2 seri 2-11 # juga dapat dibuat menjadi mekanisme turunan dari ZYS-A tachometer.

6. Seri dasar dari motor seri Z2 adalah motor yang berventilasi sendiri.torsi akan berkurang sesuai dengan penurunan kecepatan.

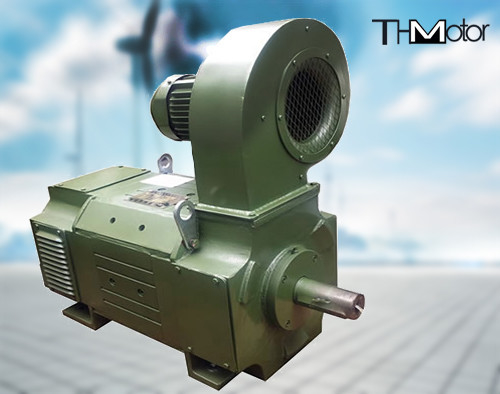

7. Z2 seri 6-11 motor juga dapat dibuat ke dalam jenis struktur blower eksternal, dan blower dipasang di atas penutup akhir dari ujung ekstensi poros.

8Motor seri Z2 adalah motor DC kecil untuk penggunaan industri umum.1 dan kapasitas overload tidak lebih dari 1.5 kali torsi nominal. Ini dapat digunakan dalam alat mesin pemotong logam, pembuatan kertas, pewarnaan dan tenun, percetakan, semen dan industri lainnya.pencahayaan atau sumber daya tegangan konstan lainnya.

Kedua, struktur dan jenis instalasi
1. Motor adalah ekstensi poros melingkar satu arah, sesuai dengan kebutuhan pengguna. dapat dibuat menjadi ekstensi biaxial. frame No.1-6 motor dapat mengirimkan torsi nominal sesuai dengan mode transmisi ke-4 dari tinjauan, sementara No. 7-11 frame, ekstensi poros dari ujung komutator didorong oleh kopling, yang dapat mengirimkan torsi nominal,dan menggunakan segitiga Penggerak gigi bantalan tipe dorong hanya dapat mengirimkan 50% dari torsi nominal.
2Posisi kotak outlet dari motor horisontal, dilihat dari ujung ekstensi poros, berada di sisi kiri dasar mesin.posisi kotak outlet dapat dibuat di sisi kanan dasar mesin, tapi harus ditentukan saat memesan.
3Motor DC seri Z2 dapat bekerja secara normal dalam rotasi maju atau mundur.
4. Arah rotasi generator seri Z2 dan generator pengatur tegangan dianggap sebagai searah jarum jam dari ujung ekstensi poros.juga dapat dibuat menjadi generator putaran searah jarum jam atau generator pengatur tegangan, tapi harus dicatat saat memesan. terang.
5Generator seri Z2 dan generator pengatur tegangan dapat disediakan sebagai set set generator lengkap yang dicocokkan dengan motor asinkron tiga fase seri Y sesuai dengan persyaratan pesanan.
6Daya nominal generator pengatur tegangan adalah daya pada tegangan rata-rata (135 volt untuk 110/160 volt, dan 270 volt untuk 220/320 volt).Ketika tegangan lebih tinggi dari tegangan rata-rataDaya, ketika tegangan lebih rendah dari tegangan rata-rata, arus outputnya tidak lebih besar dari arus nominal.
7Generator DC atau DC voltage regulator generator hanya satu jenis tipe horizontal dengan kaki di dasar.
3. Deskripsi model
Z berarti aliran "langsung", 2 berarti desain nasional kedua yang diselesaikan, angka setelah garis horizontal berarti nomor bingkai dan panjang inti besi.,dan 2 mewakili inti besi panjang.
4. Kinerja produk
1Tegangan armature dari seri dasar motor DC adalah 1110V; Ada dua jenis 220V, dan kecepatan nominal adalah 3000r/min, 1500r/min, 1000r/min, 750r/min, dan 600r/min.
2Tegangan nominal dari seri dasar generator DC adalah 115V dan 230V, dan kecepatan nominal adalah 2850r/min, 1450r/min; nfn960r/min, total 3 jenis.
3Tegangan nominal dari seri dasar generator DC adalah 110V/160V dan 220V/320V, dan kecepatan nominal adalah 2850r/min dan 1450r/min.
4Selain tiga motor seri dasar di atas, tegangan armature adalah 180V, data teknis ditunjukkan dalam Tabel 6, dan tegangan armature adalah 440V.
5Selain data yang tercantum di atas,setiap motor dari spesifikasi apa pun dapat diperoleh ke tingkat tegangan lain (tetapi tidak melebihi tegangan maksimum yang diizinkan oleh spesifikasi) dan daya dan kecepatan yang sesuai, tetapi harus dinegosiasikan secara terpisah.
