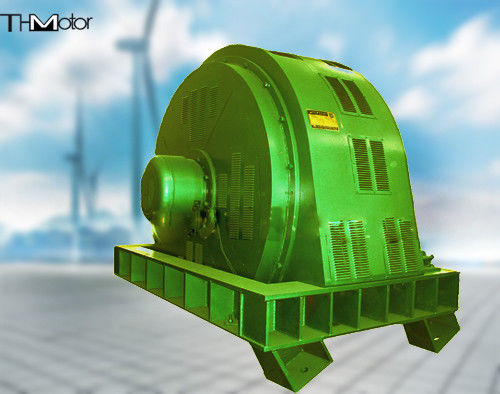

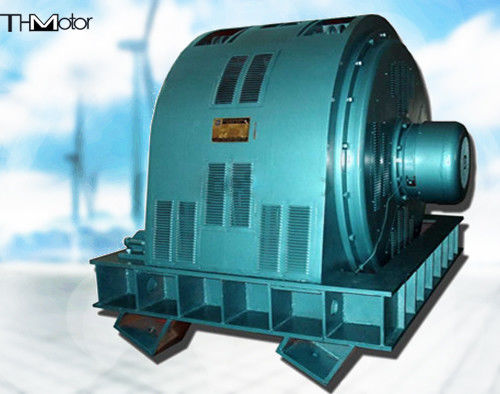

TXZ Motor sinkron besar tanpa sikat 400-15000kw 3kv-11kv dengan torsi awal besar untuk industri pertambangan dan semen

Detail produk:

Tempat asal:	Cina
Nama merek:	THMotor
Sertifikasi:	CE
Nomor model:	TDMK400

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1set
Harga:	USD 20000-100000
Kemasan rincian:	Pengemasan layak laut
Waktu pengiriman:	70 hari
Menyediakan kemampuan:	100SET/TAHUN

Kontak

Detil Deskripsi produk

Rentang Daya:	400-15000KW	Voltase:	3KV-11KV
Rentang Kecepatan:	100, 125, 150, 167, 187.5, 200, 250, 300r/menit	Polandia:	60, 48, 40, 36, 32, 30, 24, 20
Frekuensi:	50Hz, 60Hz	Metode Pendinginan:	IC01, IC37, IC81W
Tingkat Ip:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Standar:	IEC, GB
Menyoroti:	TXZ AC 3ph Brushless Synchronous Motor , TXZ pabrik pertambangan Motor , TXZ pabrik batubara Motor

Motor Sinkron 3-Fase Tanpa Sikat TXZ AC

Motor sinkron 3-fase AC skala besar TXZ dirancang untuk pabrik pertambangan, pabrik batubara, aplikasi industri semen, dan operasi tugas berat lainnya yang membutuhkan torsi awal yang besar.

Ikhtisar Produk

Motor sinkron seri TXZ beroperasi pada kecepatan utama 250r/mnt dan biasanya dipasang pada sudut 30°. Motor ini terutama digunakan untuk stasiun pompa drainase dan tersedia dengan tingkat perlindungan IP20, IP21, dan IP23.

Konfigurasi Struktural

Metode Pendinginan: Motor didinginkan menggunakan sistem pendingin IC81W atau IC91W.

Kelas Perlindungan: Jika cangkang utama berisi bagian hidup yang terbuka, kelas perlindungannya adalah IP54. Untuk cangkang dengan tindakan tahan debu di mana semua bagian hidup yang terbuka (kecuali kumparan) diisolasi, kelas perlindungannya bisa IP44.

Metode Pemasangan

Konfigurasi pemasangan yang tersedia meliputi IM7311, IM7315, IM7312, IM7317, dan IM7115 untuk memenuhi persyaratan kompresor tertentu:

IM7311: Dua bantalan tipe dudukan, satu ekstensi poros silinder, pemasangan horizontal dengan kaki yang ditinggikan dan pelat dasar lengkap
IM7315: Dua bantalan tipe dudukan, satu ekstensi poros flens, pemasangan horizontal dengan kaki yang ditinggikan dan pelat dasar lengkap
IM7312: Dua bantalan tipe dudukan, dua ekstensi poros silinder, pemasangan horizontal dengan kaki yang ditinggikan dan pelat dasar lengkap
IM7317: Dua bantalan tipe dudukan, satu ekstensi poros flens dan satu ekstensi poros silinder, pemasangan horizontal dengan kaki yang ditinggikan dan pelat dasar lengkap
IM7115: Satu bantalan dudukan untuk ujung tanpa ekstensi poros (berbagi bantalan dengan beban), satu ekstensi poros flens, pemasangan horizontal dengan kaki yang ditinggikan dan pelat dasar lengkap

Konfigurasi khusus dengan metode pendinginan, tingkat perlindungan, dan metode pemasangan yang berbeda dapat diproduksi sesuai dengan persyaratan pengguna tertentu.

Konstruksi Motor

Motor ini memiliki struktur kotak persegi dengan tampilan yang menarik dan desain yang ringkas. Komponen utamanya meliputi stator, rotor, eksiter AC, cakram komutasi berputar, perangkat eksitasi statis, kotak sambungan, bantalan, pendingin (dengan pelindung kebocoran air), dan dasar.

Motor utama beroperasi sebagai rongga independen, dengan eksiter AC dan cakram komutasi berputar diposisikan di luar bantalan dudukan ujung non-penggerak. Motor utama menggunakan sistem saluran udara yang bertukar panas dengan udara pendingin melalui lubang ventilasi di dasar motor. Untuk penggerak ekstensi poros ganda, eksiter dan komutator berputar dapat diintegrasikan secara internal. Eksiter AC, cakram penyearah berputar, dan rotor utama terhubung secara koaksial, dengan kabel eksitasi melewati lubang timah tengah poros.
