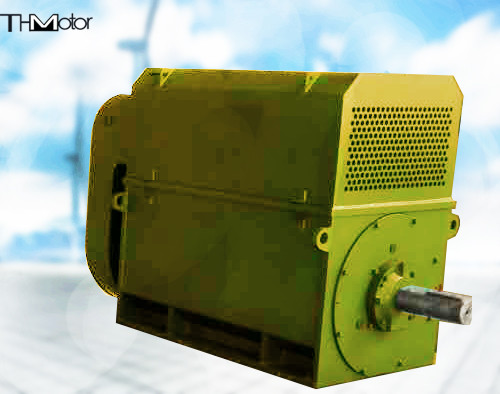

Motor Sinkron Besar IEC GB TDMK

TDMK(TM) seri TDMK600-32/2150 motor 10KV

Gambaran keseluruhan produk

Motornya horizontal.
Ekstensi poros silinder, bentuk lain dari gambar (tanpa kunci) adalah opsional.
Dasar pengelasan plat, pilihan kotak tipe basis.
Mengadopsi bantalan geser (tipe penutup ujung atau jenis kursi), pelumasan senyawa (atau pelumasan senyawa + minyak bertekanan tinggi).
Cincin slip terletak di luar bantalan di ujung ekstensi bukan poros, dan ada posisi pemasangan encoder di ujung poros berputar.Tutup slip ring diikat ke tutup akhir.
Dilihat dari ujung ekstensi poros, kotak persimpangan utama, kotak persimpangan pengukuran,dan kabel pemanas terletak di sisi kanan dasar mesin (atau sisi kiri sesuai dengan kebutuhan pengguna).
Sebuah pendingin udara-air dengan kipas pendingin dipasang di bagian atas (atau sisi) bingkai tipe kotak.
Dengan pemasangan plat bawah dan baut jangkar, opsional dengan pemasangan plat bawah dan baut jangkar, kontrak pesanan membutuhkan instruksi khusus.

TDMK(TM) seri TDMK500-36/2600 10KV deskripsi parameter motor
(1) Parameter nominal dari motor adalah nominal terus menerus berdasarkan sistem kerja S1;
(2) Tegangan nominal: tingkat tegangan umum adalah 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) Frekuensi nominal: 50Hz atau 60Hz,
(4) Kelas hijau mutlak: kelas F.
(5) Faktor daya nominal: 0,9 (terdepan)
(6) Titik pengukuran suhu standar motor dikonfigurasi sebagai berikut:
1Elemen pengukuran suhu penggulung stator pt100, 2 untuk setiap fase, total 6;
2Bantalan pengukuran dan elemen angkat pt100, 1 bantalan depan dan belakang masing-masing,
(7) Tegangan nominal pemanas mati adalah 380V, 220V dapat dipilih,
(8) Nilai rasio torsi step-out dengan torsi nominal pada tegangan nominal: 1.6
Nilai rasio torsi stall terhadap torsi nominal pada tegangan nominal: 0.6
Hubungan torsi tarik-in dengan torsi nominal pada tegangan nominal: 0.6
Nilai rasio arus rotor terkunci terhadap arus nominal pada tegangan nominal: 6.5.
