Skala Besar 300r/Min TMW Brushless Synchronous Motor 10 KV IEC GB

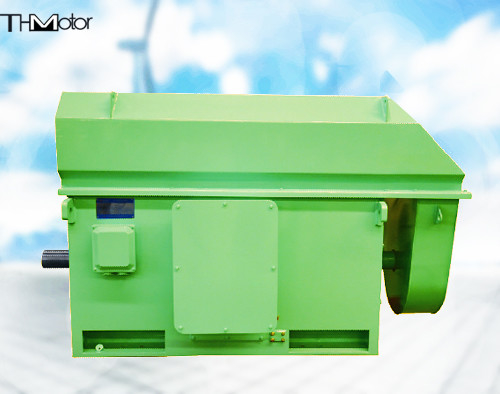

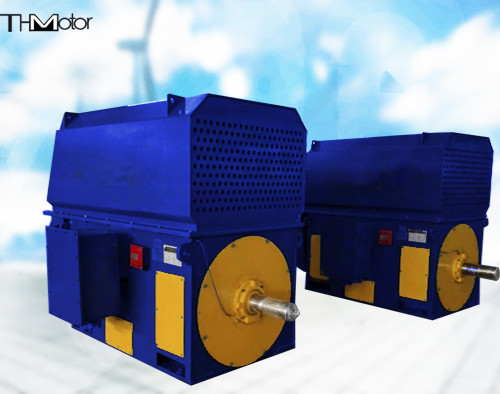

Motor Sinkron Tanpa Sikat TMW 500-36/2600 10KV

Seri TDMK(TMW) dari motor sinkron tiga fase AC skala besar untuk pabrik pertambangan memenuhi standar nasional seperti JB/T1473-2000 "Kondisi Teknis untuk Motor Sinkron AC Tiga Fase Skala Besar untuk Pabrik Pertambangan".Seri motor ini mengadopsi struktur pelat baja yang dilas, dan mode ventilasi adalah ventilasi alami terbuka, dan juga dapat dibuat menjadi mode ventilasi saluran tertutup sepenuhnya.Motor dan gilingan dihubungkan oleh kopling, yang hanya menanggung torsi, bukan gaya aksial dan gaya radial.Disarankan untuk menggunakan kopling kopling pneumatik, yang kondusif untuk memulai dengan beban besar.Bantalan geser jenis kursi umumnya mengadopsi struktur cincin oli atau struktur pelumasan majemuk (dengan stasiun oli tipis), tergantung pada struktur dan beban spesifik.Bantalan jenis kursi dipasang pada pelat dasar dengan pelat penahan isolasi di tengah untuk mencegah timbulnya arus poros.
Rangkaian produk ini banyak digunakan dalam transmisi pabrik bola tambang, pabrik batang, pabrik batubara, dll.

TDMK (TMW) seri TDMK500-36/2600 fitur motor 10KV
Motornya horizontal.
Perpanjangan poros silinder, bentuk gambar lainnya (tanpa kunci) adalah opsional.
Basis las pelat, basis tipe kotak opsional.
Mengadopsi bantalan geser (tipe penutup ujung atau tipe kursi), pelumasan kompon (atau pelumasan kompon + bagian atas oli bertekanan tinggi).
Cincin slip terletak di luar bantalan di ujung ekstensi non-poros, dan ada posisi pemasangan enkoder di ujung poros berputar.Penutup slip ring dipasang pada penutup ujung.
Dilihat dari ujung ekstensi poros, kotak sambungan utama, kotak sambungan pengukur, dan kabel pemanas terletak di sisi kanan dasar mesin (atau sisi kiri sesuai dengan kebutuhan pengguna).
Pendingin udara-air dengan kipas pendingin dipasang di bagian atas (atau samping) rangka tipe kotak.
Dengan pemasangan pelat bawah dan baut jangkar, opsional dengan pemasangan pelat bawah dan baut jangkar, kontrak pemesanan memerlukan instruksi khusus.
