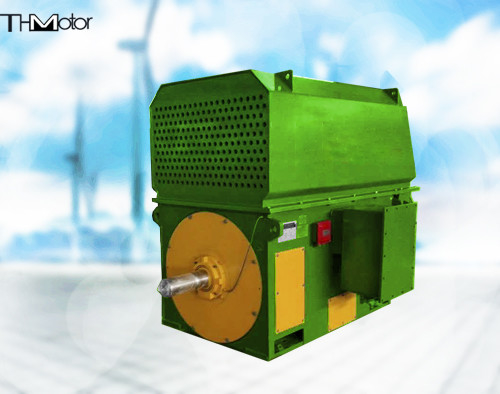

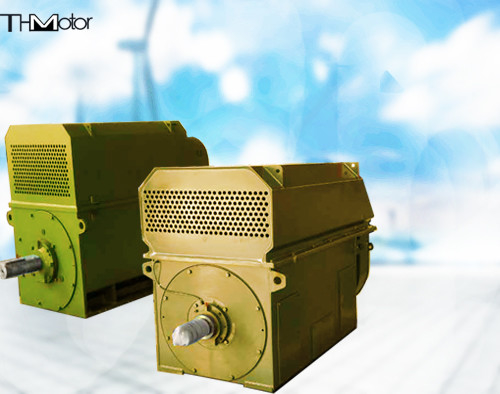

TDMK TM Motor Sinkron Besar 10KV untuk Penggilingan Batubara CE

TDMK TM Motor Sinkron Besar  Untuk Penggiling Batubara

Motor TDMK500-36/2600 10KV

deskripsi parameter
(1) Parameter terukur motor adalah peringkat kontinu berdasarkan sistem kerja S1;
(2) Tegangan terukur: tingkat tegangan umum adalah 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) Frekuensi terukur: 50Hz atau 60Hz,
(4) Tingkat hijau absolut: kelas F.
(5) Faktor daya terukur: 0,9 (leading)
(6) Titik pengukuran suhu standar motor dikonfigurasi sebagai:
1. Elemen pengukur suhu belitan stator pt100, 2 untuk setiap fase, total 6;
2. Elemen pengukur dan pengangkat bantalan pt100, 1 bantalan depan dan belakang masing-masing,
(7) Tegangan terukur dari pemanas shutdown adalah 380V, 220V dapat dipilih,
(8) Nilai rasio torsi langkah keluar terhadap torsi terukur pada tegangan terukur: 1.6
Nilai rasio torsi stall terhadap torsi terukur pada tegangan terukur: 0.6
Rasio torsi tarik terhadap torsi terukur pada tegangan terukur: 0.6
Nilai rasio arus rotor terkunci terhadap arus terukur pada tegangan terukur: 6.5Deskripsi struktur
Metode ventilasi dan pendinginan dari seri motor ini dapat dipilih oleh pengguna. Dapat dibuat menjadi pendinginan ventilasi alami tipe terbuka, metode pendinginannya adalah IC01, dan juga dapat dibuat menjadi metode ventilasi dan pendinginan saluran tertutup penuh, metode pendinginannya adalah IC21; juga pendinginan udara-air tertutup, dan metode pendinginannya adalah IC86W, IPOO, IP23, IP44 atau IP54. Motor terdiri dari stator, rotor, bantalan, cincin kolektor (slip ring) dan komponen lainnya. Dapat dibuat menjadi tipe kotak atau rangka bundar tradisional dengan struktur pelat dasar.
Inti stator terbuat dari lembaran baja silikon canai dingin berkerugian rendah yang ditumpangkan dan ditekan, dan bagian inti memiliki parit ventilasi radial untuk meningkatkan siklus pendinginan di dalam motor. Belitan stator mengadopsi koil jarak pendek tumpuk ganda yang terbentuk untuk meningkatkan harmonik potensial magnetik, dan mengadopsi bahan dan struktur isolasi anti-listrik konversi frekuensi, dan ujungnya diperbaiki dan diikat dengan andal. , dan mengadopsi proses cat bebas pelarut impregnasi tekanan vakum (VPI), sehingga diagram kawat stator dan inti besi menjadi keseluruhan yang padat, yang memiliki karakteristik kinerja isolasi yang sangat baik dan andal, kekuatan mekanik yang tinggi dan ketahanan kelembaban yang kuat.
Belitan rotor terbuat dari koil kelas magnetik dengan putaran pembuangan panas. Setiap kawat kutub magnet dilas dan dibentuk oleh kawat tembaga datar. Sambungan dengan poros putar mengadopsi ekor burung merpati atau ekor T. Belitan yang sepenuhnya teredam digunakan.
Bantalan luncur digunakan, biasanya bantalan tutup ujung, dan bantalan tipe dudukan dapat digunakan. Tidak peduli struktur apa pun, ia memiliki fungsi self-aligning bola. Struktur bantalan luncur mengadopsi bantalan isolasi, dan ada sikat pembumian di ujung perpanjangan poros. Motor biasanya tidak dapat menahan gaya aksial eksternal, dan momentum aksial yang diizinkan adalah ±0,5-±2rnm, dan struktur bantalan gelinding tipe penutup ujung dapat digunakan.
Mode eksitasi dari seri ini: umumnya perangkat eksitasi thyristor statis, jenis perangkat eksitasi lainnya diizinkan.
