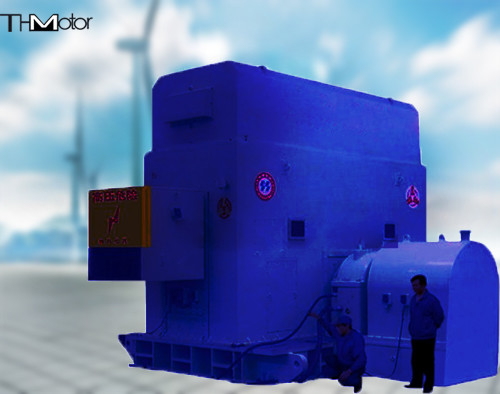

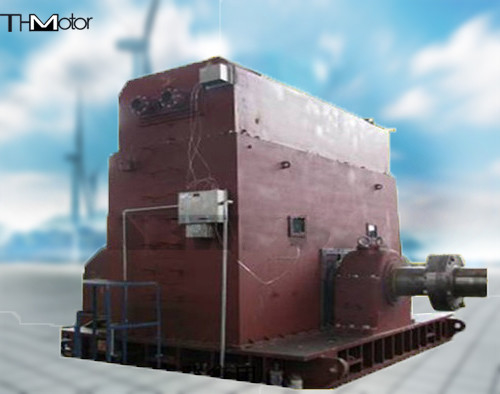

Motor Sinkron Penggerak Tanpa Sikat 16 Kutub IC37 IC81W

Taw 5000KW 16poles Tambah Jenis Keamanan Brushless Excitation Motor Sinkron

TAW seri peningkatan keamanan jenis brushless excitation generator sinkron mengintegrasikan teknologi tahan ledakan, teknologi tenaga elektronik, teknologi kontrol otomatis dan teknologi motor,dan telah diidentifikasi sebagai "penggantian produk impor" oleh Sinopec. Digunakan di perusahaan petrokimia domestik dan asing, perusahaan baja, perusahaan kimia batubara, dll dengan pangsa pasar 70%.efisiensi tinggi, getaran rendah, kebisingan rendah dan kenaikan suhu rendah.Tingkat teknisnya dan indikator kinerja memimpin domestik. The TAW8800kw-20P increased safety brushless excitation synchronous generator used in the world's first set of 1 million tons/year direct coal liquefaction plant to drive the reciprocating compressor has the largest capacity among similar products and fills the international gap.

Rentang daya: 500kw 10000kw
Tegangan nominal: 3300V, 6000V, 10000V;
Tanda tahan ledakan: ExeIIT3, ExeIIT2, ExeIIT1;
Frekuensi nominal: 50Hz;
Kecepatan sinkron: 500 375 333 300 250 r/min
Kelas perlindungan: badan utama IP44, kotak persimpangan IP54;
Metode pendinginan: IC81W (pendinginan air) atau IC616 (pendinginan udara paksa);
Kelas isolasi: kelas F; kenaikan suhu dinilai dengan kelas B;
Metode pemasangan: IM7315;

Kinerja tahan ledakan motor harus sesuai dengan standar berikut:

a) GB 3836.1-2000 Persyaratan Umum untuk Peralatan Listrik Buktinya Ledakan yang Digunakan di Lingkungan Ledakan

b) GB 3836.3-2000 Peralatan Listrik Blok Eksplosif yang Digunakan di Lingkungan yang Berbahaya Ledakan Bagian 3: Tingkat Keamanan: "e"

c) JB8973-1999 Persyaratan Teknis Proof Explosive untuk Motor Synchronous Excitation Brushless dengan Jenis Keamanan yang Ditingkatkan

d) JB8974-1999 Persyaratan Teknis untuk TAW Seri Tambah Keamanan Tipe Brushless Excitation Synchronous Motor

e) GB755-2000 Rotasi Motor: Peringkat dan Kinerja

Simbol tahan ledakan eIIT3 berlaku untuk lingkungan berbahaya dengan area suhu kelompok T3 2 yang cenderung meledak di pabrik.

Kisaran output dari Motor ((1000-9000) kW, Tegangan 6000V 10000V, Frekuensi 50Hz, Faktor Daya cos 0,9 (di muka),

Eksitasi Tanpa Sikat.

Jumlah kutub: 16 18 20 dengan 375r/min 333r/min dan 300r/min masing-masing.

Di bawah tegangan nominal, nilai jaminan torsi tarik adalah 1,6 kali torsi nominal.
