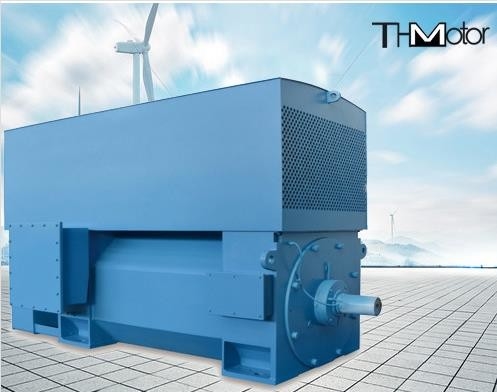

400 sampai 6000kw High Voltage AC Motor IP23 Motor Induksi Listrik

Motor AC Tegangan Tinggi Induksi Listrik IP23 IP54 IP55 Untuk Baja Penggulung

Ikhtisar Produk

Y. Tingkat daya, kinerja listrik, dimensi pemasangan, dan toleransi motor asinkron tiga fase tegangan tinggi berukuran sedang seri YKS dan YKK (nomor rangka 355-630) sesuai dengan standar nasional gb755 peringkat dan kinerja motor putar, Standar Komisi Elektroteknik Internasional iec34-1 peringkat dan kinerja motor putar, dan standar industri mesin jb/t7593, jb/t10315.1, jb/t10315.2, dll.

Menurut gb4942.1 dan iec34-5, tingkat perlindungan selungkup dari seri motor ini masing-masing mencakup IP23, ipw24, IP44 dan IP54. Motor IP23 dapat dibuat menjadi IP44 (ventilasi pipa) sesuai dengan kebutuhan pengguna. Jika pengguna membutuhkan tingkat perlindungan lain, mereka dapat disediakan secara terpisah.

Metode pendinginan dari seri motor ini adalah ic01, ic611 dan ic81w sesuai dengan gb/t1993 dan iec34-6 metode pendinginan untuk mesin listrik putar. Jika pengguna membutuhkan metode pendinginan lain, mereka dapat disediakan secara terpisah.

Struktur dan jenis pemasangan dari seri motor ini adalah IMB3 (horizontal dengan kaki), yang sesuai dengan gb997 dan iec34-7

1, Deskripsi Organisasi

Dasar motor dilas dengan pelat baja dan mengadopsi struktur kotak persegi keseluruhan, yang memiliki karakteristik ringan dan kekakuan yang kuat. Stator mengadopsi struktur pemasangan tekan eksternal, belitan stator mengadopsi isolasi kelas F, dan ujungnya terikat erat. Seluruh stator mengadopsi proses cat bebas pelarut impregnasi tekanan vakum (VPI), sehingga stator menjadi keseluruhan padat dengan kinerja listrik yang baik dan kinerja tahan lembab.

Ada dua jenis rotor: aluminium cor dan strip tembaga. Rotor aluminium cor dicor dari aluminium murni. Rotor strip tembaga disematkan di alur oleh strip tembaga, dan strip tembaga dan ujungnya

Cincin mengadopsi proses pengelasan yang andal

Bantalan motor dapat berupa bantalan gelinding atau bantalan luncur, dan tingkat perlindungan bantalan harus dirancang sesuai dengan IP54. Jika itu adalah bantalan gelinding, itu dilumasi dengan gemuk dan dilengkapi dengan perangkat pengisian dan pembuangan oli, yang dapat diisi ulang tanpa menghentikan mesin. Dalam kasus bantalan luncur, sistem pasokan oli umumnya disediakan oleh pengguna, dan efisiensi motor sedikit lebih rendah daripada yang ada di lembar data teknis sesuai dengan standar yang relevan. Kotak outlet utama dirancang sesuai dengan standar DIN Jerman, dan tingkat perlindungannya adalah IP54. Umumnya dipasang di sisi kanan motor (dilihat dari ujung perpanjangan poros). Sesuai dengan persyaratan pengguna, itu juga dapat dipasang di sebelah kiri. Lubang outlet dari kotak kejadian dapat dialihkan dalam empat arah: atas, bawah, kiri dan kanan. Ada perangkat pembumian terpisah di kotak outlet utama.

Motor umumnya perpanjangan poros tunggal, dan kunci perpanjangan poros adalah kunci datar, yang juga dapat dibuat menjadi perpanjangan poros ganda sesuai kebutuhan pengguna.

Jika pengguna membutuhkan, mereka dapat memasang elemen pengukur suhu belitan stator dan bantalan, serta pemanas ruang tahan lembab untuk pemadaman.

Spesifikasi Produk
