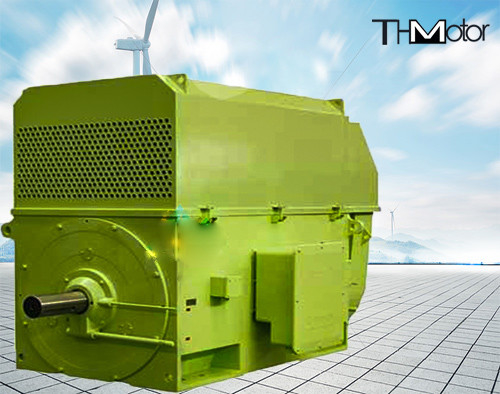

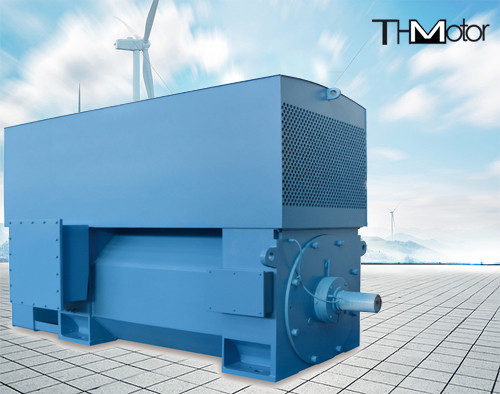

400kw hingga 6000kw IP23 IP54 IP55 Induksi Listrik Motor AC Tegangan Tinggi Untuk Baja Bergulir

Seri Ykk IP23 IP54 IP55 Motor induksi Motor Ac Tegangan Tinggi Untuk baja Rolling

Ikhtisar produk

Y. Tingkat daya, kinerja kelistrikan, dimensi pemasangan, dan toleransi YKS dan motor asinkron tiga fase tegangan tinggi seri YKK (bingkai No. 355-630) sesuai dengan peringkat dan kinerja motor berputar gb755 standar nasional, International Electrotechnical Commission Standard iec34-1 rotating motor rating and performance, dan standar industri permesinan jb/t7593,jb/t10315.1, jb/t10315.2, dll

Menurut gb4942.1 dan iec34-5, kelas perlindungan enklosur dari seri motor ini termasuk IP23, ipw24, IP44 dan IP54 masing-masing motor IP23 dapat dibuat menjadi IP44 (ventilasi pipa) sesuai dengan kebutuhan pengguna Jika pengguna membutuhkan nilai perlindungan lainnya, mereka dapat diberikan secara terpisah

Metode pendinginan motor seri ini adalah ic01, ic611 dan ic81w menurut gb/t1993 dan metode pendinginan iec34-6 untuk mesin listrik berputar Jika pengguna memerlukan metode pendinginan lain, mereka dapat disediakan secara terpisah

Jenis struktur dan pemasangan rangkaian motor ini adalah IMB3 (horizontal dengan kaki), yang sesuai dengan gb997 dan iec34-7 < struktur motor dan kode jenis pemasangan >

1, Deskripsi organisasi

Basis motor dilas dengan pelat baja dan mengadopsi struktur kotak persegi keseluruhan, yang memiliki karakteristik ringan dan kekakuan yang kuat

Stator mengadopsi struktur pemasangan pers eksternal, belitan stator mengadopsi isolasi kelas F, dan ujungnya diikat dengan kuat.Seluruh stator mengadopsi proses cat bebas pelarut impregnasi tekanan vakum (VPI), sehingga stator menjadi keseluruhan yang solid dengan kinerja listrik yang baik dan kinerja tahan lembab

Ada dua jenis rotor: aluminium cor dan strip tembaga.Rotor aluminium cor terbuat dari aluminium murni.Rotor strip tembaga terjepit di alur dengan strip tembaga, dan strip tembaga dan ujungnya

Cincin mengadopsi proses pengelasan yang andal

Bantalan motor dapat berupa bantalan gelinding atau bantalan geser, dan tingkat perlindungan bantalan harus dirancang sesuai dengan IP54 Jika itu adalah bantalan gelinding, itu dilumasi dengan minyak dan dilengkapi dengan perangkat oli dan drainase oli, yang dapat diisi bahan bakar tanpa menghentikan mesin Dalam hal bantalan geser, sistem suplai oli umumnya disediakan oleh pengguna, dan efisiensi motor sedikit lebih rendah dari pada lembar data teknis sesuai dengan standar yang relevan Kotak outlet utama dirancang sesuai dengan standar DIN Jerman , dan tingkat perlindungannya adalah IP54.Itu umumnya dipasang di sisi kanan motor (dilihat dari ujung ekstensi poros) Sesuai dengan kebutuhan pengguna, itu juga dapat dipasang di sebelah kiri.Lubang outlet kotak kejadian dapat dialihkan ke empat arah: atas, bawah, kiri dan kanan Ada perangkat pentanahan terpisah di kotak outlet utama

Motor umumnya ekstensi poros tunggal, dan kunci ekstensi poros adalah kunci datar, yang juga dapat dibuat menjadi ekstensi poros ganda sesuai kebutuhan pengguna

Jika pengguna membutuhkan, mereka dapat memasang belitan stator dan elemen pengukur suhu bantalan, serta pemanas ruang tahan lembab untuk mematikan

Spesifikasi Produk
